선행개발 ITEM
필요성
-
01
- 화재 방지
-
- 차량 충돌(Air-Bag) 발생 시 주 전원 차단으로화재 방지
- Wire Harness 쇼트 발생 시 과부하에 따른 화재 발생
-
02
- 전원 보호
-
- 시동 Off 후, 암전류에 의한 배터리 방전 방지
-
단, 정상적인 암전류 발생 시 선별 인식 가능
(Door/Mozen/Seat etc.)
-
03
- 부하 관리
-
-
샤시 제품의 Actuator 이상 인식 및 경고 발생
(부하에 따른 2차 진단) - 차량 배선 노후화에 따른 부하 변위 인식
-
샤시 제품의 Actuator 이상 인식 및 경고 발생
목적
차량 쇼트 시, 안정성 확보를 위한 대 전류 전원 자동 차단 시스템 개발
-
01
쇼트(과전류) 발생 시,
대 전류 전원 차단 -
02
SOC기반, 암전류 차단 기능 개발
-
03
배터리 상태 인식 기능
통합(발전제어용) -
04
원가절감을 위한
배터리 센서 /
래치릴레이 통합
내용
-

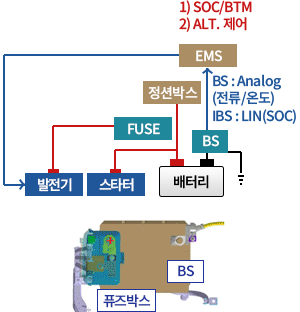

기존 사양
-

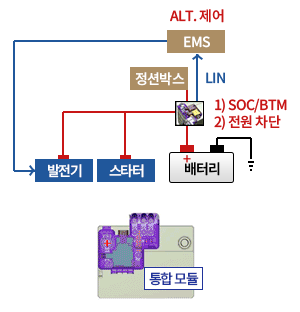

개발 사양
| 구분 | 기존 사양 | 개발사양 |
|---|---|---|
| 발전제어 | O | O |
| 과전류 차단 | X | O |
| 암전류 차단 | X | O (스마트 정션박스에 정보 전달) |
- Q
-
-
차량 안정성 향상
(충돌/쇼트 시 화재방지) -
암전류 차단, 차량 품질 향상
(차량 방전 방지)
-
차량 안정성 향상
- C
-
- 경로 최적화
- 배터리 케이블 SQ 최적화
- 센서 통합, 원가 인상 최소화
- D
-
- 배터리 센서/래치릴레이를 모듈에 통합 일원화
- 모듈 ASIC

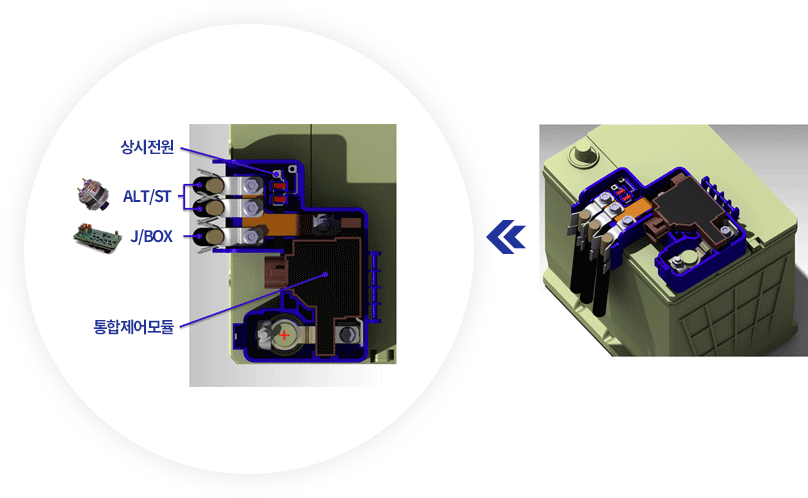

구성도
기존 발전제어 및 배선 Short를 인식하는 전류 센서, 전원 차단용 래치릴레이, 통합 인식 및 제어하는 모듈로 구성
