Hall Type
CSM H1
- Application : xEV 배터리 시스템
-
사양
- MG Core : 적충방식 적용
- 전류범위 : ±400A
- 동작범위 : -40~85℃
- 오차 : 전류 오차 ±3%(F.S)
DCSM
- Application :
-
사양
- MG Core : 적충방식 Dual Core 적용
- 전류범위 : ±70A / ±350A
- 동작범위 : -40~85℃
- 오차 : 전류 오차 ±3%(F.S)
CSM SMD
- Application : xEV DC-DC Converter
-
사양
- MG Core : Shield방식 적용
- 전류범위 : ±300A
- 온도측정범위 : -40~105℃
- 오차 : 전류 오차 ±1.6%(F.S)
ShuntType

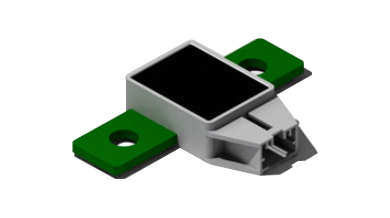

CSM_48
- Application : 48V 배터리 시스템
-
사양
- 원리 : 션트저항
- 제어기 내장(16bit ADC)
- CAN 통신
- 전류범위 : ±350A
- 오차 : 전류 오차 ±1%(F.S)이내

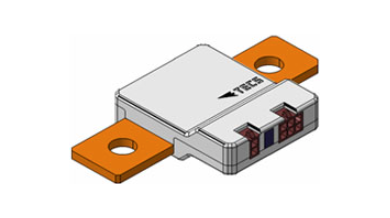

CSM-V1/V3
- Application : xEV 배터리 시스템
-
사양
- 원리 : 션트저항
- 제어기 내장(16bit ADC)
- CAN 통신
- 전류범위 : ±400A
- 전압측정범위 : ±400V
-
오차
- 전류 오차 ±1%(F.S)이내
- 전압 오차 ±1%(F.S)이내

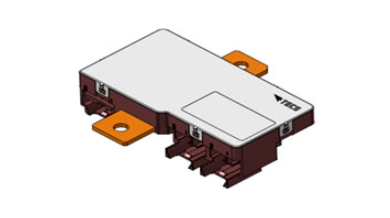

CSM_BJB
- Application : xEV 배터리 시스템
-
사양
- 원리 : 션트저항
- 제어기 내장(16bit ADC)
- CAN 통신
- 전류범위 : ±500A
- 전압측정범위 : ±500V
- 측정대상 : 인버터 +/-, V_BAT, V_OBC
-
오차
- 전류 오차 ±0.7%(F.S)이내
- 전압 오차 ±1%(F.S)이내
- 전류측정 Redundancy 지원
- ISO26262 : ASIL A
- EMI : CISPR Class 3

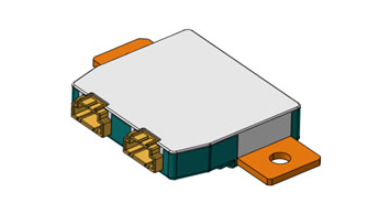

CSM_Hybride
- Application : xEV 배터리 시스템
-
사양
- 원리 : 션트저항
- Mg Core : Shield Type
- 제어기 내장(16bit ADC)
- CAN 통신
- Isolated Hall and Shunt
- 전류범위 : ±350A
-
오차 : 전류 오차
- 션트 ±0.5%(F.S)이내
- Hall ±3%(F.S)이내

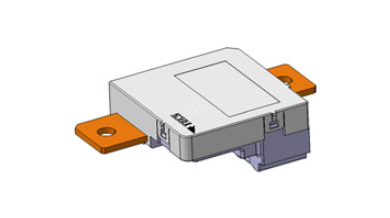

CSM_BVW EV
- Application : xEV 배터리 시스템
-
사양
- 원리 : 션트저항
- CAN 통신
- 전류범위 : MAX, ±760A
- 오차 : 전류 오차 ±1%이내
FluxGate Type

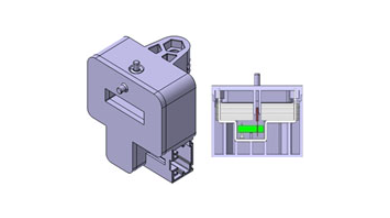

CSM_Fluxgate
- Application : 48V 배터리 시스템
-
사양
- 원리 : Fluxgate
- 전류범위 : ±300A
- 오차 : 전류 오차 ±0.3%(F.S)이내

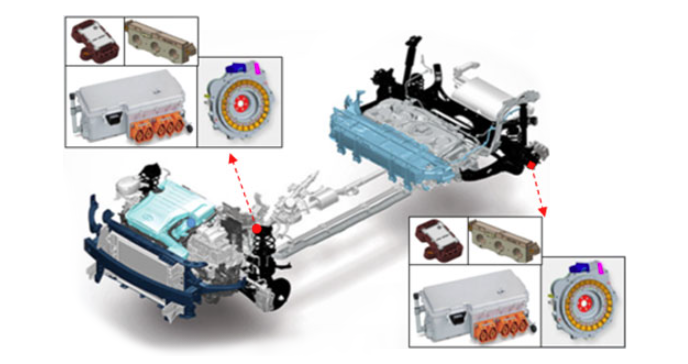

제품 적용
주요사양
- 전류측정범위 : ±500A, ±700A
- 동작전압 : 4.75V~5.25V
- 동작온도 : -40℃~125℃
- 응답속도 : 약 2us
- 측정 정확도 : 2%
응용분야

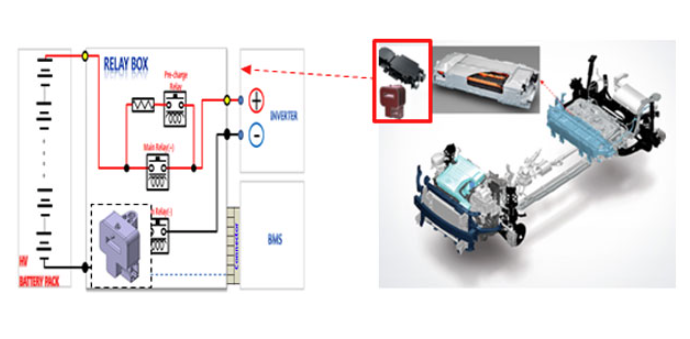

고전압 배터리팩의 전력을 구동시스템으로 공급/차단하는 고전압 릴레이박스 내 위치, 고전압 배터리의 전류를 측정하는 센서
응용분야
- 동작온도 : -40~85℃(SG2 사양 : 125℃)

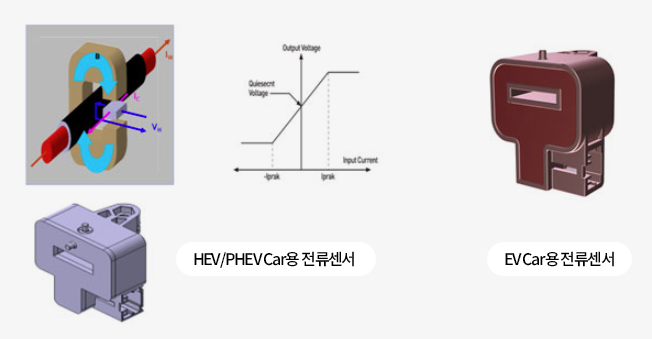

- 기본원리 : 비접촉식 Hall Effect Sensor
-
측정 범위

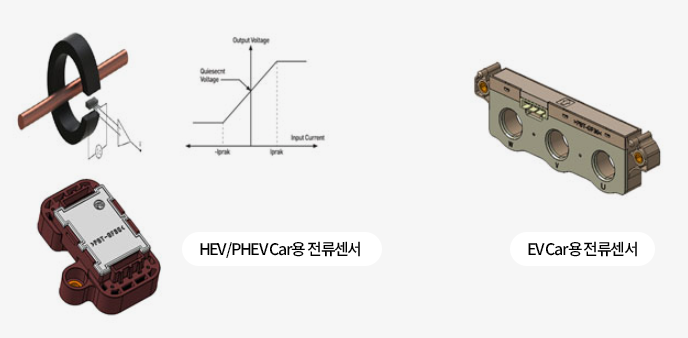

- HEV용 전류센서 : ±100A Extended 700A
- PHEV / EV용 전류센서 : ±50A / 400A Extended to 700A
- 측정 정확도 : ±2%
