제품 설명
역할
배터리의 충·방전 전류 및 배터리 온도 측정
원리

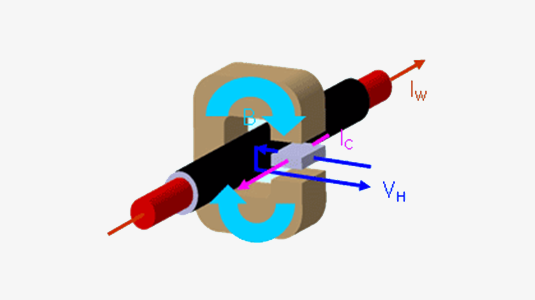

홀 소자를 이용해 전선을 통해 배터리로 충·방전되는 전류를 측정
- Hall Effect 소자 : 전류자계의 강도를 전압으로 변환하는 소자
- Magnetic Core : 전선을 통해 흐리는 전류에 의해 발생한 자기장의 강도를 집중시켜 자장회로(Magnetic Circuit)
- 온도센서 : NTC를 이용해 배터리 주위 온도를 측정
특징
-
01
비접촉식
-
02
Analogur Signal
-
03
Open Loop Type
-
04
Cable 일체형
OEM Application
- AMS (Alternator Managment System)
- HEV/EV BMS(Battery Monitoring System)
제품구성 및 장착도

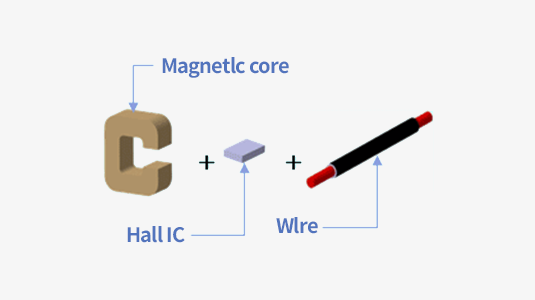

- Componets
-
- Hall Effect 소자
- Magnetic Core
- NTC
- Battery Minus Clamp Assembly
- Cable Assembly
- Specification
-
- 전류측정 Range : -100A ~ +100A
- 온도측정 Range : -40℃ ~ 105℃
- Resolution : 49mA
- Accuracy : ±0.5A
- Response Time : 2ms Max
제품 형상 및 장착도

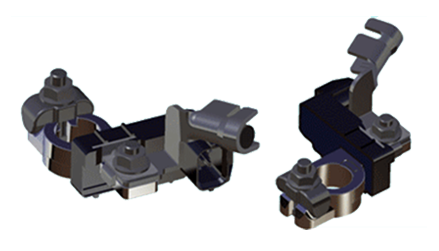

- 1st Generation
- 장착도
