AAF System
AAF 기능설명
- AAF(Active Air Flap) 시스템은 라디에이터 그릴과 라디에이터 사이를 개폐하는 시스템
- 고속주행 시 연비 향상의 목적으로 폐쇄, 엔진룸 내부 과열 시 개방하여 내부 온도를 낮춤
- Flap 닫힘
- Flap 개방
엑티브 에어 플랩 (출처 - 현대 모비스)
AAF 적용차종
HKMC : 쏘나타 HEV, K5 HEV를 시작으로 5개 차종 이상 적용 중(2세대)
Sonata HEV
K5 HEV
아이오닉 HEV
니로 HEV
K9 가솔린
글로벌 완성차 적용 및 확대 중
BMW : Xdrive
TOYOTA : PRIUS
PORSCHE : MACAN
RENAULT : SCENIC
MASERATI
AAF 3세대 현황
-
중량 g
135
-
통신방식
LIN 2.2
-
모터방식
STEP 모터
-
최대토크
20kgf*cm
-
메인 기어 축
양방향
관통식 -
수밀
(케이스/커버)레이저 용접
-
메인 MCU
-
-
각도감지
외부 별도
홀 센서
Fuel Efficient and
CO2 Emission

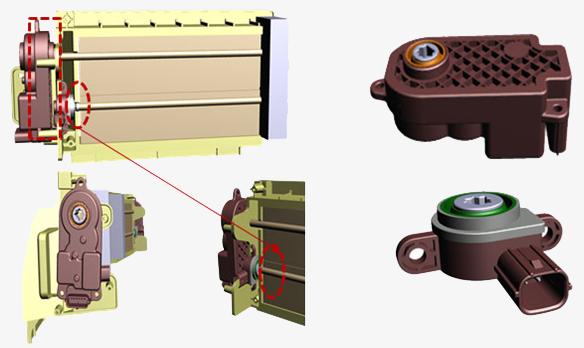

차량의 범퍼 및 그릴안쪽에 개폐 가능한 Flap을 설치하여 차량상태 및 차량 운행조건에 따라 Flap을 Open/Close 하기 위한 스마트 Actuator
시스템 효과
엔진 온도 제어 및 공기저항 조절하여 연비 2.3% 개선, 엔진 예열시간 단축에 의한 CO2 배출 15% 저감
주요사양
- Motor : STEP MOTOR 적용
- 동작온도 : -40℃~+85℃
- 최대 토오크 : 20Kgf.cma, 45Kgf.cma(New)
- 통신방식 : LIN 2.2A

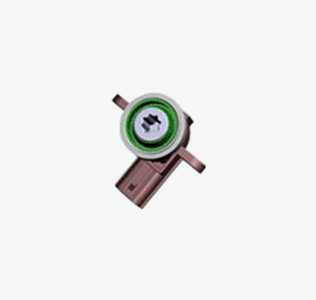

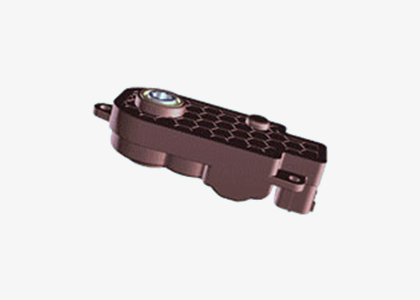

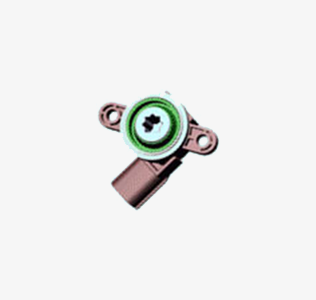

AAF용 Actuator
