产品说明
定义与作用
也被称为Smart Battery Sensor 通过判断电池的 SOC, SOH, SOF 在提升车辆便利性, 改善燃油经济性, 降低燃料消耗及减少废气排放方面发挥重要作用 并根据整车（OEM）应用需求 可实现以下功能。
- AMS（Alternator Managment System）: 发电控制（优化控制电池充放电, Alternator）
- ISG（Idle Stop Go）: 在车辆静止状态下关闭发动机 行驶时重新启动发动机
- 当电池电量低于电池余量（SOC）显示及发动机重新启动（Restarting）所需的最低容量时，为防止过度放电 提供语音或可视化警告（Warning）。
※ 术语定义
- SOC(State Of Charge) :指电池的充电状态，以100%表示完全充电状态。
- SOH(State Of Health) : 指电池的健康状态，通过监测电池健康状况来延长其寿命（Life Time）。
- SOF(State Of Function) : 指电池的性能状态，通过了解电池的性能状况来确保起动性能（Cranking Capability）。
产品功能及安装示意图
- 组成
-
- Battery Minus Clamp Assembly
- Sensor Housing & Connector
- Shunt Resistor
- Cable Assembly
- 工作原理
-
通过测量电池的 V, I, T来判断 SOC, SOH, SOF。
- V(Voltage) 测量 : 测量电池的电压。
- I(Current) 测量 : 利用Shunt Resistor两端的电压与分流电阻的固有电阻值，测量电池的充放电电流。
- T(Temperature) 测量 : 确定电池周围的温度，间接提取电池内部温度。
种类及安装示意图
- 1st Generation
- 示意图
- 2st Generation
- 示意图
产品应用
ASSY振动及零部件结构分析(CAE)

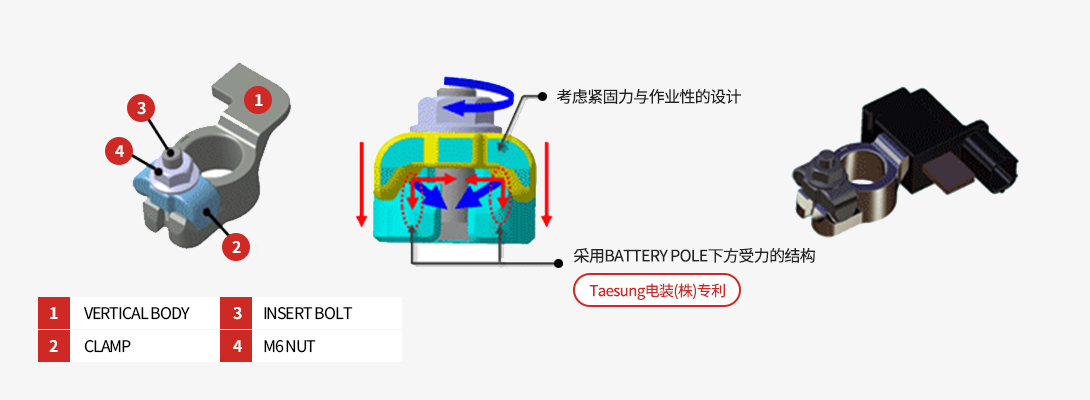

电装垂直型
优点
- 01BATTERY POLE紧固时，传递均匀的力度
- 02配备CLAMP，可防止过度传递力度
- 03反复紧固时，保持强力且均匀的紧固力
- 04不易破损且作业性良好
- 05BATTERY POLE 无损伤
与其他公司的比较
화면을 좌, 우로 움직여 주세요.
| 分类 | TSMOST电装 | A公司 | B公司 |
|---|---|---|---|
| 结构 | 上向式 | 20.3 Nm | |
| 面压测量 |  |
 |
 |
| 平均旋转保持力 | 20.3 Nm | 7.5 Nm | 14.3 Nm |
| 结果 |
|
|
|
- 面接触结构 : 使用MS中压减压纸（以8Nm紧固扭矩后进行测量）
- 旋转保持力实验条件 : 在Battery Pole以4Nm紧固扭矩后，测量旋转保持力。
