电子事业部
Hall Type
CSM H1
- Application : xEV 电池系统
-
规格
- MG Core : 直流充电方式的应用
- 电流范围 : ±400A
- 工作范围 : -40~85℃
- 误差 : 电流 误差 ±3%(F.S)
DCSM
- Application :
-
规格
- MG Core : 直流充电方式应用Dual Core
- 电流范围 : ±70A / ±350A
- 工作范围 : -40~85℃
- 误差 : 电流 误差 ±3%(F.S)
CSM SMD
- Application : xEV DC-DC Converter
-
规格
- MG Core : 应用Shield方式
- 电流范围 : ±300A
- 温度测量范围 : -40~105℃
- 误差 : 电流 误差 ±1.6%(F.S)
ShuntType
CSM_48
- Application : 48V 电池系统
-
规格
- 原理 : 分流电阻
- 内置控制器(16bit ADC)
- CAN 通信
- 电流范围 : ±350A
- 误差 : 电流 误差 ±1%(F.S)以内
CSM-V1/V3
- Application : xEV 电池系统
-
规格
- 原理 : 分流电阻
- 内置控制器(16bit ADC)
- CAN 通信
- 电流范围 : ±400A
- 电压测量范围 : ±400V
-
误差
- 电流 误差 ±1%(F.S)以内
- 电压 误差 ±1%(F.S)以内
CSM_BJB
- Application : xEV 电池系统
-
规格
- 原理 : 分流电阻
- 内置控制器(16bit ADC)
- CAN 通信
- 电流范围 : ±500A
- 电压测量范围 : ±500V
- 测量对象 : 逆变器 +/-, V_BAT, V_OBC
-
误差
- 电流 误差 ±0.7%(F.S)以内
- 电压 误差 ±1%(F.S)以内
- 支持电流测量Redundancy
- ISO26262 : ASIL A
- EMI : CISPR Class 3
CSM_Hybride
- Application : xEV 电池系统
-
规格
- 原理 : 分流电阻
- Mg Core : Shield Type
- 内置控制器(16bit ADC)
- CAN 通信
- Isolated Hall and Shunt
- 电流范围 : ±350A
-
误差 : 电流 误差
- 分流 ±0.5%(F.S)以内
- Hall ±3%(F.S)以内
CSM_BVW EV
- Application : xEV 电池系统
-
规格
- 原理 : 分流电阻
- CAN 通信
- 电流范围 : MAX, ±760A
- 误差 : 电流 误差 ±1%以内
FluxGate Type
CSM_Fluxgate
- Application : 48V 电池系统
-
规格
- 原理 : Fluxgate
- 电流范围 : ±300A
- 误差 : 电流 误差 ±0.3%(F.S)以内

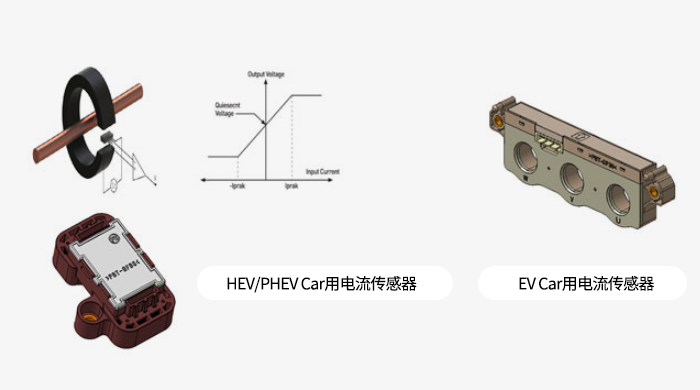

产品应用
主要规格
- 电流测量范围 : ±500A, ±700A
- 工作电压 : 4.75V~5.25V
- 工作温度 : -40℃~125℃
- 响应速度 : 约 2us
- 测量精准度 : 2%
应用领域
内置于高压电池包中向驱动系统供电或切断电源的高压继电器盒内，用于测量高压电池电流的传感器

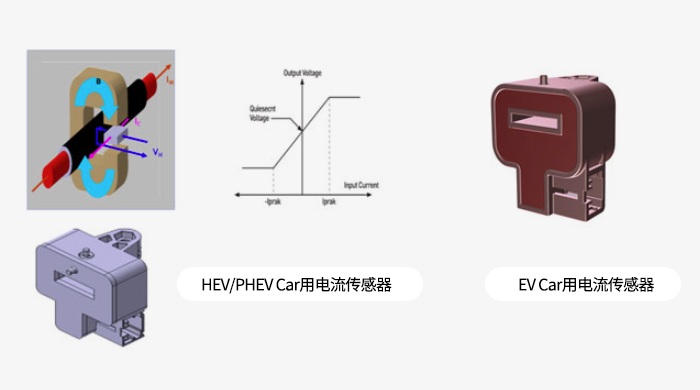

主要规格
- 工作温度 : -40~85℃(SG2 规格 : 125℃)
- 基本原理 : 非接触式 Hall Effect Sensor
-
测量范围
- HEV用电流传感器 : ±100A Extended 700A
- PHEV / EV用电流传感器 : ±50A / 400A Extended to 700A
- 测量精准度 : ±2%
